第６章　技術解説

１：バーコードキャラクタ｜２：マルチレベル系バーコード(JAN)｜３：マルチレベル系バーコード(CODE128)
４：バーコードを読み取る仕組み｜５：PCS値

１：バーコードキャラクタ


バーコードは、バーコードキャラクタの組み合わせにより表されます。このキャラクタは各コードによって構成が異なります。

■独立コード系と連続コード系
バーコドは、キャラクタとキャラクタの間に、キャラクタギャップと呼ばれるスペース部分があるか否かにより、独立コード系と連続コード系の２種類に分類できます。独立コード系（ディスクリートコード系）は、キャラクタギャップのあるコードです。ＣＯＤＥ３９，ＮＭ−７なとが代表的なコードです。連続コード系は、キャラクタギャップのないコードです。ＪＡＮ，ＵＰＣ，ＣＯＤＥ１２８，ＩＴＦが連続コード系になります。これらのコードは、キャラクタ間ギャップがないぶん印字密度が高くなります。


■２値レベル系とマルチレベル系コード
バーコドシンボルのキャラクタが、太バーと細バーの２種類の幅のバーで構成されているコードを２種類レベル系バーコードといいます。また、キャラクタが基本モジュールもしくは、細バーを定数培して太さのバーで構成されているコードを、マルチレベル系バーコードといいます。

バーコードの分類
　 2値レベル マルチレベル
独立 ＣＯＤＥ３９
ＮＷ−７(ＣＯＤＡＢＡＲ)		 　
連続 ＩＴＦ ＪＡＮ／ＥＡＮ
ＣＯＤＥ１２８
ＣＯＤＥ９３

■２値レベル系バーコード
１．ITF
１キャラクタは細バー３本、太バー２本の計２本で構成されています。それぞれのキャラクタは黒のみまたはは白のみの５本で構成され、隣り合うキャラクタのバーが順に入り込みあってバーコードを形成します。従ってキャラクタギャップはなく、データは必ず偶数でなければなりません。細バーと太バーの比率は１：２５以上です。スタートとストップ専用のコードがあります。スタートコードの前とストップコードの後ろには余白部として１キャラクタ分以上のスーペースが必要です。

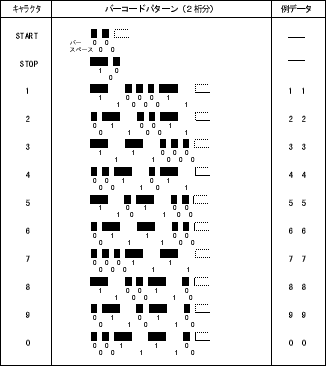

ITFのバーコードパターン


２．ＣＯＤＥ３９
１キャラクタは細バー６本、太バー３本の計９本で構成されています。細バーと太バーの比率は１：２５以上です。スペースコードの後ろには、余白部として１キャラクタ分以上のスペースが必要です。キャラクタとキャラクタの間には、細バーの幅以上のキャラクタギャップが必要です。

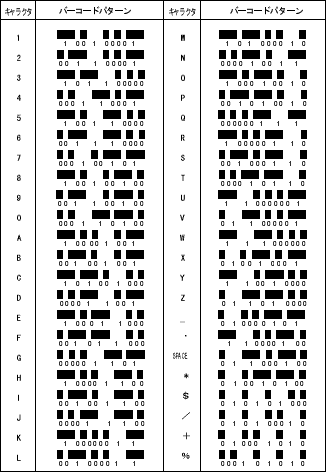

CODE39のバーコードパターン

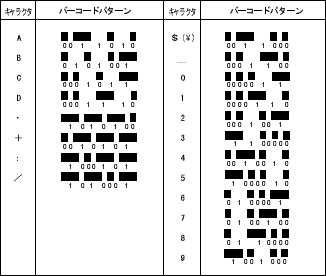

３．ＮＷ−７（ＣＯＤＡＢＡＲ）
細バーと太バー合わせて７本で構成されています。数字と一部特殊記号は細バー５本、太バー２本で構成されており、その他は細バー４本、太バー３本で構成されています。細バーと太ばーとの比率は１：２５以上です。スタートとストップコード通常Ａ，Ｂ，Ｃ，Ｄのアルファベットコードを使用しています。スタートコードの前とストップコードの後ろには、余白部として１キャラクタ分以上のスーペースが必要です。キャラクタとキャラクタとの間には、細バーの幅以上のキャラクタギャップが必要です。
